一、產品原理及產品特點

●產品概述

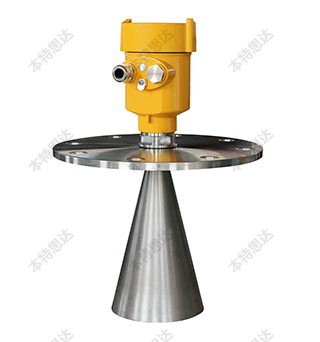

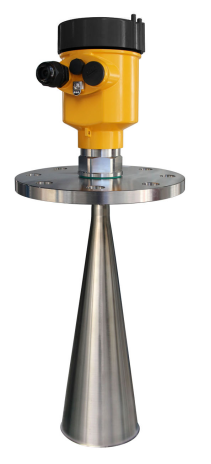

AJ61系列是26G高頻雷達式物位測量儀表，輸出4~2 0mA模擬信號，測量距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于∶反應釜或固體料倉等復雜的測量條件。

●原理

雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號

● 特點

非接觸測量，無磨損，無污染

雷達物位計采用了26GHz的發射頻率，波長更短，對在傾斜的固體表面有更好的反射、測量盲區更小，對于小罐測量也會取得良好的效果。

二、產品技術參數

可測介質：液體、固體塊料、固體顆粒

測量范圍∶0~70米

過程連接∶螺紋、法蘭

溫度范圍：-40~500℃

過程壓力∶常壓

頻率范圍∶26GHz

防爆等級∶ExdIT4 Cb   粉塵防爆∶ExtDA21IP66 T80℃

信號輸出∶4~20mA/HART（兩線/四線）RS485/Modbus

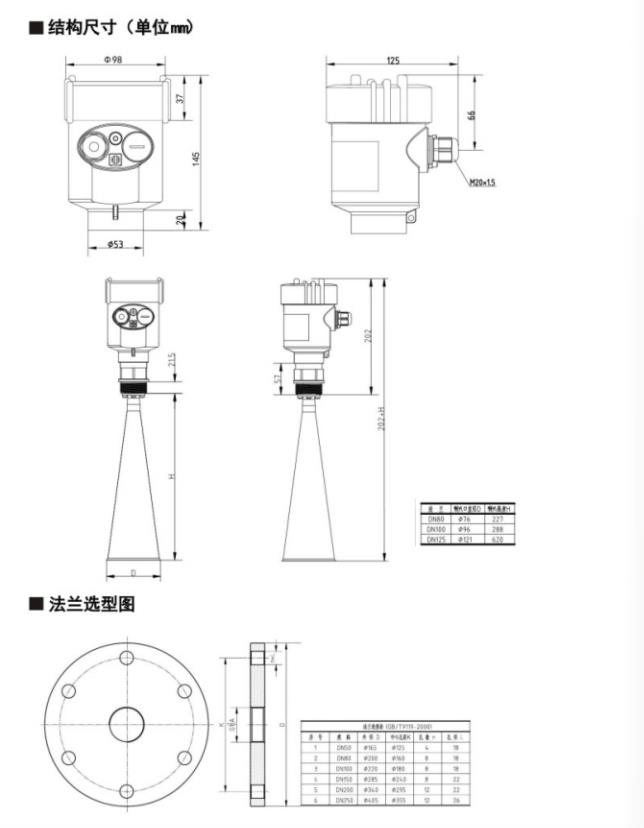

三、產品的結構尺寸
